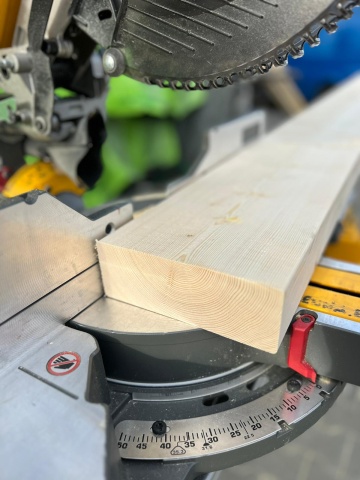

Drewno Konstrukcyjne 60 × 170 mm C24 Świerk Skandynawski

Drewno Konstrukcyjne 60x170 mm C24 Świerk Skandynawski

Drewno Konstrukcyjne 60 × 170 mm C24 Świerk Skandynawski

Tarcica C24 60x170 mm świerk KD, S4S, EN 338. Masa 4,59 kg/mb, h/b=2,83. Krokwie 5,5-6,5 m, belki stropowe, płatwie. Legionowo, dostawa Mazowsze

Gatunek Świerk skandynawski (Picea abies)
Przekrój 60×170 mm · pole przekroju 10 200 mm²
Klasa wytrzymałości C24 wg EN 338 (fm,k = 24 N/mm², fc,0,k = 21 N/mm²)
Stosunek h/b 2,83 (vs 45×170: h/b = 3,78)
Obróbka 4-stronnie strugana S4S · krawędź zaokrąglona
Wilgotność KD - suszone komorowo, max. 18 %
Gęstość ok. 450 kg/m³ (świerk skandynawski)
Masa 1 mb ok. 4,59 kg (0,060 × 0,170 × 450)
Certyfikacja Sortowanie wg EN 14081, certyfikat CE, oznakowanie na elemencie
Długości standardowe 4,0-6,0 m; zapytaj o dostępność
Powierzchnia4-Stronnie Strugana
Klasa drewnaC24
PrzeznaczenieTarcica Konstrukcyjna
Możliwe długości3m3.30m3.60m3.90m4.20m4.50m4.80m5.10m5.40m5.70m6m

Drewno konstrukcyjne

Opis produktu

Tarcica Konstrukcyjna · Świerk Skandynawski · C24 EN 338 · KD · S4S

Tarcica konstrukcyjna C24 60×170 mm ze świerku skandynawskiego - klasa C24 wg EN 338 (fm,k = 24 N/mm²), suszona komorowo KD (max. 18 %), 4-stronnie strugana S4S, krawędź zaokrąglona. Masa ok. 4,59 kg/mb. Do krokwi przy rozpiętości 5,5-6,5 m, ciężkich belek stropowych i płatwi.

C24 EN 338Świerk KD max. 18 %60×170 mm · S4Sh/b = 2,83Masa ok. 4,59 kg/mb

Parametry techniczne

60×170 vs 45×170 - co zyskujesz?

Pole przekroju: +33 % (10 200 vs 7 650 mm²). Stateczność boczna: h/b = 2,83 vs 3,78 - wyraźnie mniejsze ryzyko bocznego wyboczenia krokwi przy montażu bez stężeń. Nośność na zginanie: identyczna - zależy od h = 170 mm, nie b. Ognioodporność przez b = 60 mm: ok. 38 min vs 28 min dla 45 mm. Jeżeli zastanawiasz się, jak zbudować altanę drewnianą - jakie przekroje belek i krokwi wybrać i jak je zmontować, przeczytaj nasz artykuł.

60×170 vs 45×170 i KVH - kiedy który?

C24 60×170 vs 45×170: nośność na zginanie identyczna (h = 170 mm). 60 mm daje: lepszą stateczność boczną (h/b = 2,83 vs 3,78), większą odporność ogniową (38 vs 28 min) i szerszą płaszczyznę złączy. Wybierz 60×170 gdy projekt wskazuje 60 mm, wymagania REI lub duże siły w węzłach.

KVH 80×180 vs C24 60×170: KVH ma wyższą nośność na zginanie (h = 180 vs 170 mm), znacznie lepszą stateczność (h/b = 2,25 vs 2,83), długości do 13 m i lepszą geometrię - często lepsze ekonomicznie przy rozpiętościach > 6 m mimo wyższej ceny jednostkowej. Jeżeli chcesz sprawdzić, dlaczego jakość i sortowanie drewna C24 w składzie ma znaczenie dla bezpieczeństwa więźby, przeczytaj nasz artykuł.

Parametr C24 60×170 ★ C24 45×170 KVH 80×180
h/b 2,83 3,78 2,25
Czas ogniowy (b) ok. 38 min ok. 28 min ok. 50 min
Max. długość do ok. 6 m do ok. 6 m do 13 m
Masa 1 mb 4,59 kg 3,44 kg ok. 6,48 kg

Krokwie przy rozpiętości 5,5-6,5 m

C24 60×170 mm do krokwi przy rozpiętości 5,5-6,5 m, rozstaw 70-90 cm, strefa śniegowa 1-2, pokrycie lekkie. Przy dachówce ceramicznej: rozstaw 70-80 cm. Strefa 3 lub obciążenie > 1,2 kN/m²: rozstaw 60-70 cm lub przejście na 60×195 mm. Każdy projekt więźby budynku mieszkalnego wymaga weryfikacji konstruktora.

Belki stropowe i podciągi do 5,5 m

C24 60×170 mm jako belka stropowa do 5,5 m przy rozstawie 40-60 cm. Ugięcia belek tej serii są wrażliwe na rozpiętość i obciążenie - dobieraj zawsze z projektem konstruktora. Do stropów z tynkiem ciągłym: ograniczaj rozstaw do 40 cm lub stosuj 60×195 mm.

Płatwie i krokwiaki narożne

Płatew C24 60×170 mm przy rozpiętości 4-5 m i typowym obciążeniu od krokwi. Krokwiak narożny (krokiew składana) zbierający obciążenia od krokwi pobocznych: 60×170 mm przy rozpiętości narożnika do 5 m. Szerokość 60 mm daje stabilniejsze oparcie niż 45 mm.

Hale lekkie i wiaty przy REI 30

Krokwie, belki i płatwie w halach lekkich i wiatach z wymaganiem REI 30. C24 60×170 mm przy rozpiętości do ok. 6,5 m bez dźwigarów. Przy halach > 8 m: KVH 80×180 mm lub BSH GL24h.

Montaż i złącza

⚠️ Wcięcie krokwi w murłacie (birdsmouth)

Max. wcięcie: 1/3 × 170 = 57 mm. Głębokość oparcia na murłacie: min. 38 mm. Piłą ukosową ciąć pod kątem dachu.

Złącza i wkręty

Krokiew-murłata: KU60 lub PA60, 2 wkręty 4,5×60 mm. Krokiew-kalenica: śruby M12 lub złącze krzyżowe. Kleszcze-krokiew: śruby M10×200 mm lub wkręty 6×160 mm co 35 cm. Belka stropowa-ściana: złącze BP60 lub gniazdo 100 mm w murze z izolacją termiczną. Po ułożeniu belek: poszycie OSB przykręcić natychmiast - ogranicza wyboczenie boczne.

Masy i transport

1 mb: ok. 4,59 kg. Krokiew 6 m: ok. 27,5 kg. Wiązka 20 szt. × 6 m: ok. 551 kg - dźwig lub wózek paletowy. Belki > 5 m: wnoszenie przez 2 osoby.

Seria 60 mm C24 - pełna lista przekrojów

60×95 mm

ok. 2,57 kg/mb · krokwiaki

60×120 mm

ok. 3,24 kg/mb · krokwie do 5 m

60×145 mm

ok. 3,92 kg/mb · krokwie 5-6 m

60×170 mm

Ten produkt · 4,59 kg/mb

60×195 mm

ok. 5,27 kg/mb · krokwie 6-7 m

60×220 mm

ok. 5,94 kg/mb · krokwie 7 m+

60×240 mm

ok. 6,48 kg/mb · duże rozpiętości

60×245 mm

ok. 6,62 kg/mb · duże rozpiętości

Z bloga - więźba i budowa

Izolacja Termiczna - Wełna URSA i RockwoolIzolacja Termiczna - Wełna URSA i RockwoolTransport drewna - co warto wiedzieć przed zamówieniem?Transport drewna - co warto wiedzieć przed zamówieniem?Jak przechowywać drewno budowlane, żeby nie straciło jakości?Jak przechowywać drewno budowlane, żeby nie straciło jakości?skład i dostawa - ELDEK Legionowoskład i dostawa - ELDEK Legionowo

Zapytaj o cenę i dostępność

Dobieramy przekrój do rozpiętości i strefy śniegowej - zadzwoń lub napisz.

☎ 22 215 94 57
Napisz do nas

Najczęstsze pytania

Kiedy wybrać 60×170 zamiast 45×170 mm?

Gdy: projekt wskazuje grubość 60 mm; wymagania ogniowe REI 30+; obciążenie poprzeczne (ścinanie) jest duże; lub krokiew jest krokwiakiem z dużymi siłami w węzłach. Nośność na zginanie: identyczna (h = 170 mm). Nośność na ściskanie: 60×170 o 33 % wyższa. Stateczność boczna: wyraźnie lepsza (h/b = 2,83 vs 3,78).

Ile mb C24 60×170 na więźbę dachu 80 m²?

Dach 80 m², krokwie 6 m, rozstaw 80 cm, kalenica 10 m: 28 krokwi × 6 m = 168 mb. Murłaty: 16 mb. Kleszcze i inne: ok. 65 mb. Razem ok. 249 mb + 12 % = ok. 279 mb. Masa: ok. 4,59 × 279 ≈ 1 281 kg.

Jakie są wymagania ogniowe dla C24 60×170 mm?

Prędkość zwęglania świerku: β₀ = 0,8 mm/min. Przez grubość b = 60 mm: ok. 38 min. Przez szerokość h = 170 mm: ok. 106 min. Miarodajna jest mniejsza wartość: ok. 38 min. REI 30: spełnione z zapasem. REI 60: nie spełnione - wymagana grubość min. 80 mm (KVH lub BSH 80×170 mm).

Czy C24 60×170 mm zastąpi KVH 80×160 mm?

Częściowo. Nośność na zginanie zbliżona (h = 170 vs 160 mm). Stateczność boczna: KVH 80×160 lepsza (h/b = 2,0 vs 2,83). Długość: C24 max. ok. 6 m, KVH do 13 m. Geometria: KVH bardziej precyzyjna. C24 60×170 do elementów krytych do ok. 6 m. KVH: długie, eksponowane lub z wymaganiami precyzji. Pełną ofertę KVH znajdziesz w naszej ofercie.
