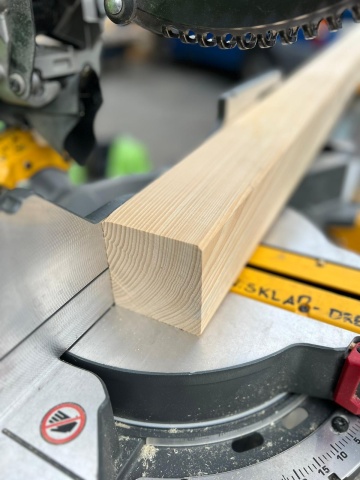

Drewno Konstrukcyjne KVH 80 × 80 mm nSi - Świerk

Drewno Konstrukcyjne KVH 80x80 mm nSi - Świerk

Drewno Konstrukcyjne KVH 80 × 80 mm nSi - Świerk

Drewno Konstrukcyjne KVH C24 nSi 80x80 mm, świerk alpejski, 4S, krawędź fazowana, 470 kg/m3, KD ~16%. ☑️ W=85,33 cm³ (obie osie), waga 3,01 kg/mb, fm,k=24 MPa. Słupki, krokwie, altany. Dostępne 4, 5 i 13 m. ☎️ 22 215 94 57 Legionowo

Typ KVH - Keilgezinktes Vollholz (lite klejone klinowo)
Przekrój 80×80 mm · pole przekroju 6 400 mm²
Gatunek Świerk skandynawski (Picea abies)
Klasa wytrzymałości C24 wg EN 338 (fm,k = 24 N/mm²)
Klasa wizualna nSi - brak sęków wypadających
Norma produktu EN 15497 - KVH
Obróbka 4-stronnie strugana S4S, krawędź fazowana 3-5 mm
Wilgotność KD 15 % (suszone komorowo)
Masa 1 mb ok. 2,88 kg (ρ = 450 kg/m³)
Długości standardowo do 13 m; zapytaj o dostępność
Powierzchnia4-Stronnie Strugana
Klasa drewnaKVH C24
PrzeznaczenieTarcica Konstrukcyjna
Dostępne długościNa zapytanie
Możliwe długości4m5m13m

Drewno klejone

Opis produktu

Tarcica Klejona KVH · Świerk Skandynawski · C24 · nSi · EN 15497

KVH C24 80×80 mm ze świerku skandynawskiego - tarcica klejona klinowo, klasa C24 wg EN 338 (fm,k = 24 N/mm²), norma EN 15497, klasa nSi. Wilgotność KD 15 %, 4-stronnie strugana S4S. Masa ok. 2,88 kg/mb. Do słupków ścian szkieletowych, słupów pergoli i krokwi.

C24 EN 338KD 15 %S4SnSi · EN 15497Masa ok. 2,88 kg/mb

Parametry techniczne

Masa i geometria: 80×80 mm vs 60×60 mm

Masa: 0,080 × 0,080 × 450 = 2,88 kg/mb - o 78 % cięższy od 60×60 mm (1,62 kg/mb). Wskaźnik wytrzymałości na zginanie W = b × h²/6: (80/60)³ = 2,37 × - o 137 % wyższy niż 60×60 mm. Jeżeli zastanawiasz się, czy wybrać KVH czy lite drewno C24 do słupków i krokwi - różnice w stabilności, cenie i normach, przeczytaj nasz artykuł.

KVH vs lite C24 - kiedy opłaca się klejone?

KVH C24 80×80 mm - ten produkt: tarcica klejona klinowo (mikrowcep). Wady i sęki są wycinane, a czyste odcinki sklejane w ciągłe belki do 13 m. Lepsza geometria, mniejsze wypaczenia i pęknięcia od naprężeń wewnętrznych niż w litym drewnie C24 tej samej długości. Klasa nSi - brak sęków wypadających.

Lite drewno C24 KD: niższy koszt początkowy, odpowiednie do zastosowań zakrytych i krótkich elementów (≤ 4 m). Jeżeli chcesz sprawdzić, czym różni się drewno KVH od drewna NTR i kiedy impregnacja jest wymagana normowo, przeczytaj nasz artykuł.

Cecha KVH 80×80 ★ Lite C24 KD
Technologia Klejone klinowo (mikrowcep) Lite drewno sortowane
Wilgotność KD 15 % KD ~18 %
Stabilność Wysoka - mniejsze wypaczenia Średnia - zależy od sortymentu
Maks. długość do 13 m bez łączenia max 4-5 m w partiach
Klasa wizualna nSi - bez sęków wypadających C24 - sęki dopuszczone

Słupki ścian szkieletowych nośnych

KVH 80×80 mm - standardowy przekrój słupka ściany nośnej przy rozstawie 60 cm i wysokości kondygnacji 2,6-3,0 m. Ściana z poszyciem: 80 + 12 + 12 = 104 mm - typowy moduł z izolacją 80 mm. Rozstaw słupków: 60 cm lub 62,5 cm osiowo (moduł OSB). Nośność obliczeniową zawsze weryfikuje konstruktor.

Krokwie przy obciążeniu ciężkim lub dużej rozpiętości

KVH 80×80 mm do krokwi przy rozpiętości 3,5-5 m i strefie śniegowej 2-3 (obciążenie 1,0-1,5 kN/m²). Wskaźnik wytrzymałości W = 85 300 mm³ - ok. 2,4 razy wyższy niż 60×60 mm. Przy dachach ciężkich (dachówka ceramiczna, łupek) i rozpiętości > 4 m wymagane są obliczenia konstruktora - może być potrzebny przekrój 80×160 mm lub większy.

Słupy pergoli, altan i zadaszeń

KVH 80×80 mm do słupów nośnych pergoli, altan i zadaszeń przy wysokości słupa 2,5-3,5 m. Gładka powierzchnia S4S i fazowane krawędzie - gotowe estetycznie bez dodatkowej obróbki. Do zastosowań zewnętrznych: impregnacja Remmers IG-10 × 2 warstwy (wszystkie strony i czoła) przed montażem. Stopki słupów: kotwione stalowymi okuciami (U80 lub płytki bazowe).

Stemple robocze i podpory tymczasowe

Przekrój 80×80 mm do stempli przy szalowaniu stropów i podpór tymczasowych. Nośność na ściskanie przy 2 m: ok. 45-50 kN (orientacyjnie - wymagana weryfikacja konstruktora). KVH uzasadniony ekonomicznie, gdy elementy wracają do projektu; do jednorazowego stemplowania tańsze jest lite drewno budowlane C16.

Impregnacja i montaż

⚠️ Klasy użytkowania UC - kiedy impregnować

UC1 (wnętrza suche): impregnacja nie wymagana. UC2 (pod wiatą, możliwe zawilgocenie): Remmers IG-10 × 1-2 warstwy. UC3 (zewnętrze, deszcz): IG-10 × 2 warstwy na wszystkie strony i czoła + Higrobloker na czoła; lazura HK-Lasur × 2 warstwy po montażu.

Montaż - złącza i kotwienie

Złącza słupów: kątowniki stalowe 80×80×60 mm z wkrętami Torx lub śrubami M10. Złącze słup-belka: gwoździe ukośne lub śruby M12 z podkładką. Obejmy do słupka 80×80: U80 lub WB-U80. Kotwienie stopki słupa: płytka bazowa HB80 przykręcona do betonu kotwą M12 (głębokość min. 80 mm). Słupy pergolowe w gruncie: zagłębić 60-80 cm, betonować lub użyć kotwy śrubowej ze stopką - nie zakopywać drewna bezpośrednio.

Seria KVH C24 - pełna lista przekrojów

60×60 mm
ok. 1,62 kg/mb · krokwie, słupki

80×80 mm

Ten produkt · 2,88 kg/mb · nSi

100×100 mmok. 4,5 kg/mb · słupy nośne120×120 mmok. 6,48 kg/mb · słupy główne140×140 mmok. 8,82 kg/mb · słupy hal160×160 mmok. 11,52 kg/mb · masywne80×160 mm

ok. 5,76 kg/mb · belki i krokwie
80×200 mm
ok. 7,2 kg/mb · belki stropowe

Z bloga - konstrukcje drewniane

Więźba Dachowa - Drewno, Wymiary i NormyWięźba Dachowa - Drewno, Wymiary i NormyPłyta OSB-3 - grubości, formaty i zastosowaniaPłyta OSB-3 - grubości, formaty i zastosowania

Zapytaj o cenę i dostępność

Dobieramy przekrój KVH do projektu - zadzwoń lub napisz.

☎ 22 215 94 57
Napisz do nas

Najczęstsze pytania

Ile KVH 80×80 potrzeba na ścianę szkieletową nośną 5×3 m?

Ściana 5 m × 3 m przy rozstawie słupków 60 cm: 5 m / 0,60 m = ok. 8 przęseł = 9 słupków. Długość słupka 3 m × 9 szt. = 27 mb. Podwalina + oczep: 2 × 5 m = 10 mb. Łącznie ok. 37 mb KVH 80×80 + 10 % odpad = ok. 41 mb. Dodaj rygle okienne i drzwiowe zależnie od otworów.

Jaka jest nośność słupa KVH 80×80 mm na ściskanie?

Orientacyjna nośność obliczeniowa słupa C24 80×80 mm (przy wyboczeniu k = 1,0, wilgotność 65 %): 2,0 m → ok. 45-50 kN; 2,5 m → ok. 30-35 kN; 3,0 m → ok. 20-25 kN. Wartości przybliżone - dla konkretnych obliczeń wymagany projekt konstruktora.

Czy KVH 80×80 mm nadaje się na słup pergoli 3 m?

Tak - KVH C24 80×80 mm jest odpowiedni do słupów pergoli do ok. 3,5 m przy standardowych obciążeniach dachu. Belki poziome 80×80 mm przy rozpiętości do 3 m są wystarczające. Przy rozpiętości 4 m: użyj 80×120 mm lub 80×160 mm. Stopki słupów: kotwić stalowymi płytkami - nie zakopywać drewna bezpośrednio w gruncie.

Czym różni się KVH nSi od Si przy 80×80 mm?

nSi (nicht Sichtbar i): brak sęków wypadających, sęki zrośnięte dopuszczone. Do zastosowań zakrytych lub o niższych wymaganiach estetycznych. Tańszy ok. 15-25 % od Si. Si (Sichtbar): bardzo gładka powierzchnia, małe i nieliczne sęki - do elementów eksponowanych (belki w salonie, słupy na widoku). Wytrzymałość C24 identyczna w obu klasach - różnica wyłącznie estetyczna. Pełną ofertę KVH znajdziesz w naszej ofercie.
